電子手輪焊接線與接頭流程步驟

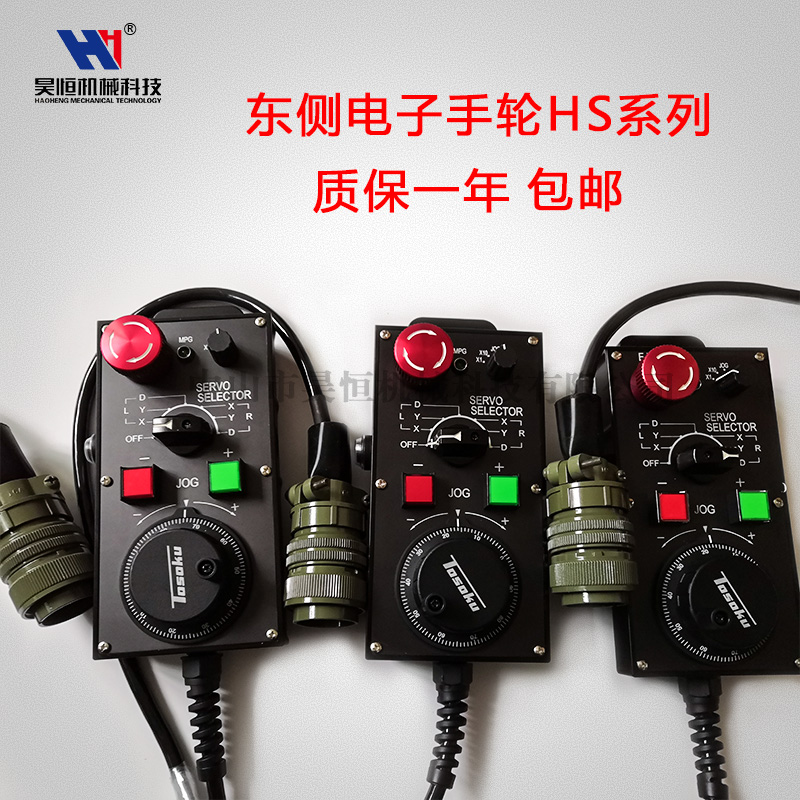

各種手輪(圖1)

接頭有分公母頭、品牌不同,尺寸大小、針數、針標注的數字順序等都會有所不同,所以在焊接的時候,要弄清楚接頭尺寸大小,針里面標注的順序是不是一樣的。

接頭上錫:首先要注意電洛鐵的溫度、上錫的停留的時間、錫的飽滿度都應該注意、而且針與針之間不能有短接,然后一根一根的焊接好。

線芯上錫:焊接上好錫后,要給線芯上錫先將線剝好(剝線的長度、銅絲的多少),上錫停留的時間要把握好。

焊接接頭:在接頭上好錫,與線芯也上好錫后,參照對的腳位定義,焊接接頭(焊接停留的時間、腳位對的定義、線芯穿熱縮管)。

烘熱縮管:全部都焊接好后,要將熱縮管烘縮。熱縮管烘的時間、溫度、停留的時間都要把握好。烘好之后檢查線芯有沒烘融、線芯與線芯之間不能有短接。

扭緊接頭:當所有都處理好后,直接將接頭扭緊,扭緊時要注意線不能跟著接頭一起轉,不然線焊接的位置會扭斷。接頭尾部記得包好鎖緊。

檢測達標:當整個手輪接頭焊接好后,為了防止出錯,可以用萬能表一對一,對著功能打表,每個功能對應的腳位都通那就說明焊接沒有問題。如果不通,就需要重新拆開手輪檢查腳位直接是否短接了,或者碰線了,當然對于一些很熟悉的工程師來說:有足夠的經驗與技術,能夠確定的話,不檢查也是可以的,那就看你的技術能力了

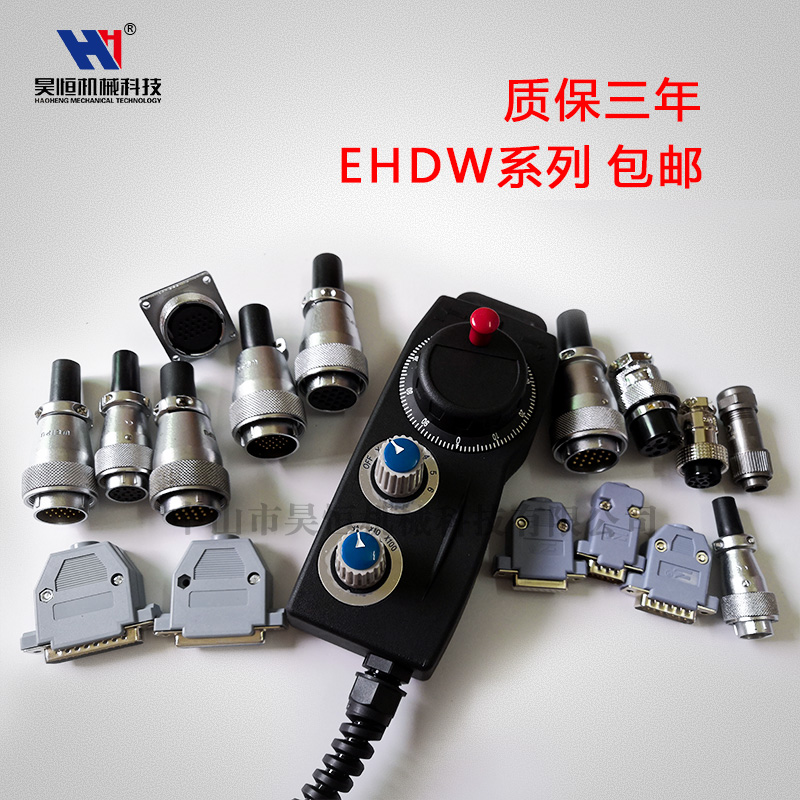

各種手輪(圖2)

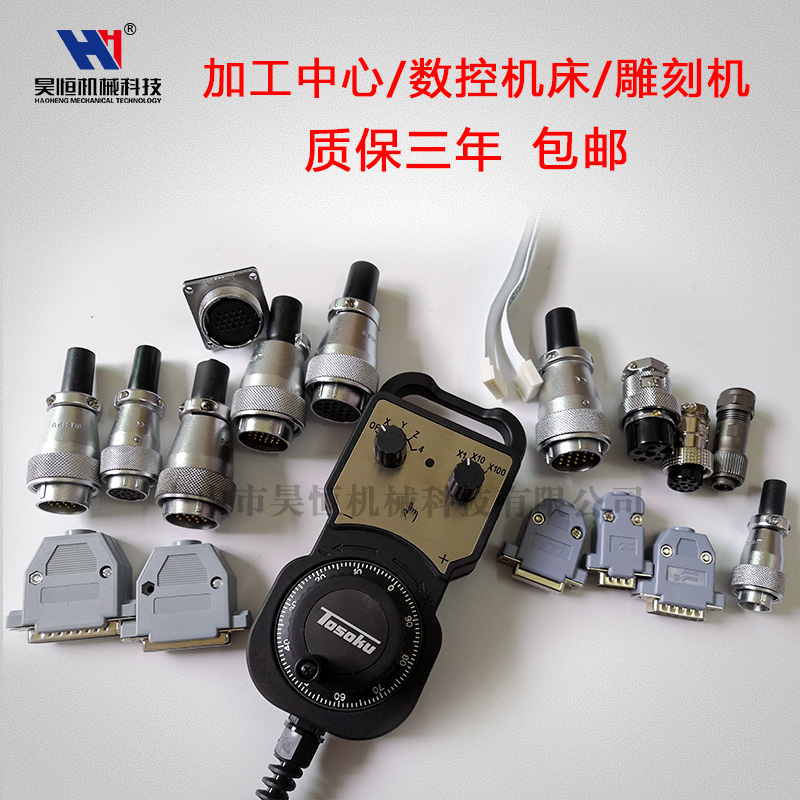

各種手輪(圖3)

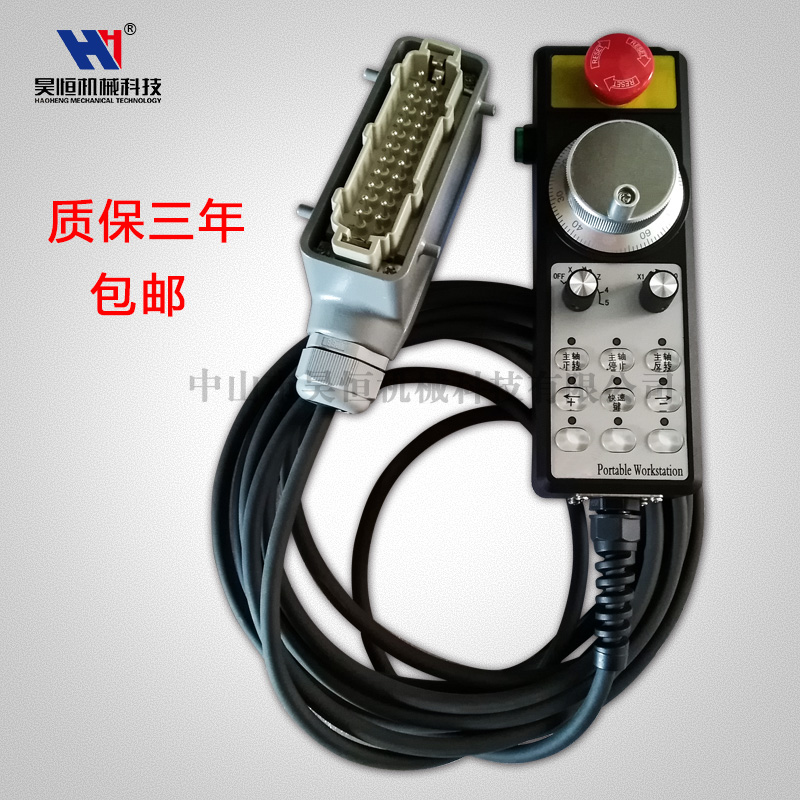

各種手輪(圖4)

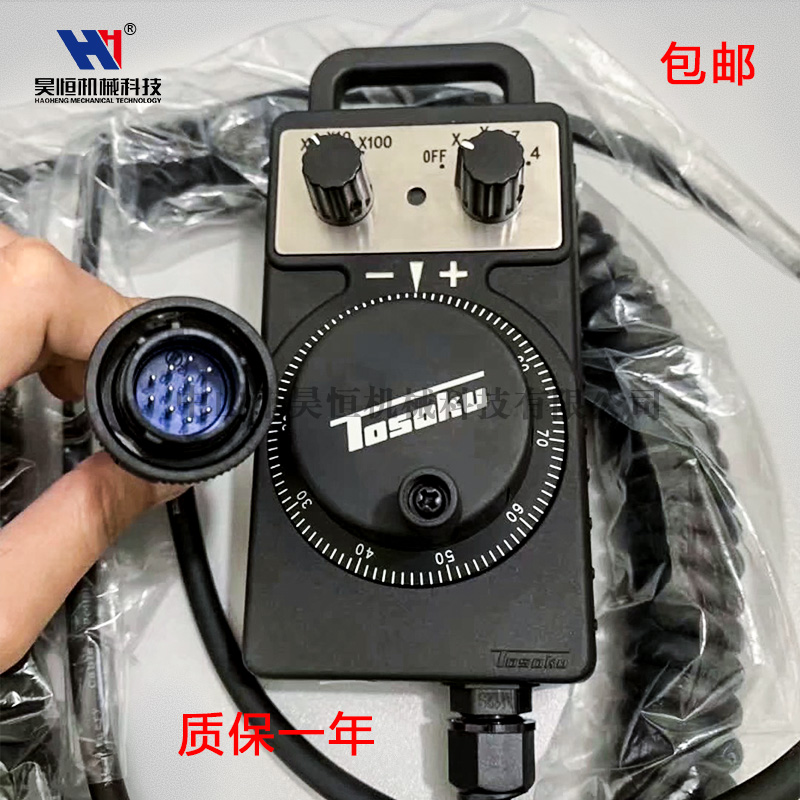

各種手輪(圖5)
